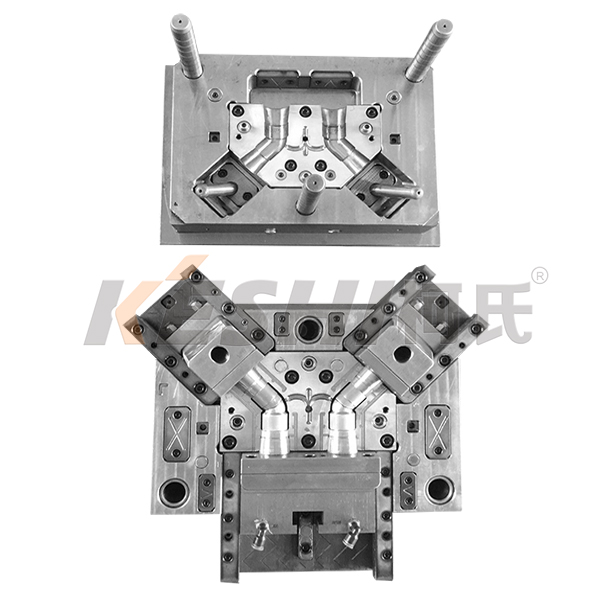

Пресс-форма для фитингов: формирование соединений для водопроводных систем

За каждой функционирующей водопроводной системой стоит бесчисленное множество соединений. Колено, тройники, муфты и переходники соединяют трубы для транспортировки воды, газа и других жидкостей. пресс-форма для фитингов для труб создает эти важные компоненты. В отличие от простых пластиковых деталей, трубопроводная арматура должна герметизироваться от давления, противостоять коррозии и сохранять точность размеров на протяжении многих лет службы. Форма для фитинга определяет, будет ли фитинг протекать или держаться плотно.

Пресс-форма для фитингов предназначена для изготовления деталей с резьбовыми концами, раструбными соединениями или гладкими поверхностями сварки. Полость пресс-формы включает в себя внутренние и внешние элементы фитинга. Некоторые конструкции пресс-форм для трубных фитингов позволяют производить несколько фитингов за каждый цикл, например четыре колена или два тройника. Пресс-форма должна учитывать особенности усадки используемого трубного пластика.

Типы фитингов и конфигурации пресс-форм

Различные системы трубопроводов требуют разных стилей фитинга. Пресс-форма для фитингов, сваренных растворителем, создает гладкие муфты, в которые можно вставлять трубы, смоченные цементом. Форма для фитингов с резьбой включает в себя стержни, образующие внутреннюю резьбу. Пресс-форма для сварки фитингов изготавливает нагревательные элементы, встроенные в пластик. Каждая конфигурация усложняет конструкцию пресс-формы.

Обычные фитинги из формы для фитингов для труб включают:

• Отводы под углом 45 и 90 градусов для изменения направления трубы.
• Тройники для ответвлений
• Переходники для соединения труб разного диаметра.
• Муфты для соединения прямых отрезков труб
• Торцевые заглушки для герметизации отверстий труб

Каждый тип фитинга требует определенных характеристик пресс-формы. Локти нуждаются в тяге корпуса, которая втягивается перед выбросом. Резьбовые фитинги требуют отвинчивающих механизмов или разборных стержней. Пресс-форма для фитингов большого диаметра может весить несколько тонн и требовать мощных термопластавтоматов.

Рекомендации по проектированию форм для фитингов для труб

Проектирование формы для трубного фитинга начинается с определения номинального давления фитинга. Более высокие номинальные значения давления требуют более толстых стенок и более прочных материалов. Полость формы должна быть такого размера, чтобы изготавливать фитинги, соответствующие стандартам размеров, например ASTM D2466 для фитингов из ПВХ. Расчеты усадки особенно важны для размеров раструбов и патрубков. Слишком свободная розетка будет протекать. Слишком тугая муфта треснет при вставке трубы.

Расположение каналов охлаждения влияет на время цикла и качество детали. Пресс-форма для фитингов с эффективным охлаждением позволяет изготавливать детали быстрее и с меньшим короблением. Фитинги с неравномерной толщиной стенок, например колена, имеют тенденцию деформироваться, если охлаждение не сбалансировано. Конструкторы пресс-форм размещают охлаждающие каналы ближе к толстым секциям и дальше от тонких, чтобы добиться равномерного охлаждения.

Вентиляция является еще одним важным моментом для пресс-формы для трубных фитингов. Воздух, попавший в полость, может привести к образованию ожогов или неполному заполнению. Вентиляционные каналы, обычно глубиной от 0,02 до 0,05 мм, позволяют воздуху выходить, когда пластик заполняет полость. Области с резьбой особенно сложны, поскольку воздух может попасть в корни резьбы.

Материалы и производство

Выбор стали для пресс-формы для трубных фитингов зависит от объема производства и формованного пластика. Фитинги из ПВХ и ХПВХ широко распространены в сантехнике. Эти материалы во время обработки выделяют газообразный хлор, который может разъедать сталь пресс-формы. Для изготовления пресс-форм для фитингов из ПВХ обычно используется нержавеющая сталь или инструментальная сталь с твердым хромированием для защиты от коррозии.

Изготовление пресс-форм включает в себя несколько этапов. Полость и сердечник вырезаются из стальных блоков на фрезерных станках с ЧПУ. Резьбовые стержни можно изготавливать на токарных станках с ЧПУ. Электроэрозионная обработка создает острые внутренние углы, недоступные для фрезерования. После механической обработки критические поверхности полируются для достижения требуемого качества поверхности. Гладкая поверхность помогает фитингу выйти из формы и придает ему чистый внешний вид.

Проверка качества при изготовлении пресс-форм включает в себя:

• Размерный контроль полости и стержня с использованием координатно-измерительных машин.
• Проверка качества поверхности с помощью профилометров
• Испытание на посадку движущихся компонентов, таких как направляющие и стержни
• Испытание каналов охлаждения потоком воды

Производство и обслуживание

После установки формы для фитинга в литьевую машину начинается производство. Машина нагревает пластик до определенного диапазона температур, впрыскивает его в форму и удерживает давление по мере остывания детали. Время цикла изготовления пресс-формы для трубных фитингов варьируется от 20 секунд для фитингов небольшого размера до нескольких минут для деталей большого диаметра.

Регулярное техническое обслуживание продлевает срок службы формы для трубных фитингов. После каждого производственного цикла пресс-форма очищается от остатков пластика. Каналы охлаждения промываются для удаления накипи. Выбрасывающие штифты и направляющие смазываются. Резьбовые сердечники проверяются на предмет износа. В хорошем состоянии пресс-форма для трубных фитингов позволяет изготовить миллионы фитингов, прежде чем потребуется капитальный ремонт.

Поддержка надежных водопроводных систем

От жилых ванных комнат до промышленных технологических линий — фитинги соединяют трубы, по которым транспортируются необходимые жидкости. Форма для трубных фитингов формирует каждый фитинг с точностью, необходимой для герметичных соединений. Хотя сама форма никогда не появляется в готовой системе, надежность каждого соединения зависит от ее точности и постоянства.
