Форма для одиночного ящика: инструмент, который является рабочей лошадкой логистики

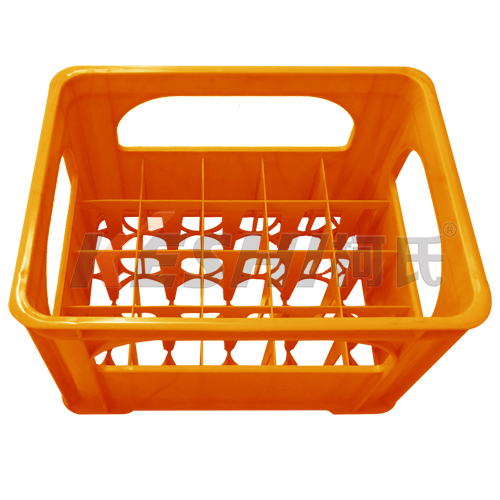

В пластиковом ящике можно перевозить бутылки, подносы для хлеба и продукты с фермы на склад. Он штабелируется, гнездится и выдерживает удары вилочного погрузчика. А форма для одного ящика производит один ящик за цикл на прессе, который открывается и закрывается тысячи раз. Форма заполняет полость, охлаждает деталь и выталкивает ее без деформации, пока она еще горячая. Один производитель форм для ящиков производит инструменты для молочных заводов, дистрибьюторов напитков и упаковщиков сельскохозяйственной продукции. Ящик – это недорогое изделие. Форма, из которой он изготовлен, работает миллионы циклов.

Полость размером с ящик, заполненная за секунды

Расплавленный полиэтилен высокой плотности или полипропилен попадает в полость с высокими боковыми стенками, ребристыми углами и решетчатым основанием. Расплав должен достичь каждого угла, прежде чем он замерзнет. Множественные заслонки горячего сброса, расположенные над самыми толстыми секциями, доставляют материал туда, где он необходим. Горячие каналы поддерживают расплавленный пластик вплоть до входа в полость, исключая отходы холодных каналов.

Давление впрыска пытается раздвинуть половинки формы. Одна форма для ящиков с толстой опорной пластиной и достаточным количеством опорных стоек удерживает линию разъема закрытой. Обложка на ящике означает ручную обрезку, а ручная обрезка убивает экономику крупносерийного производства.

Расслабьтесь перед следующим выстрелом

Время цикла движет бизнесом. Чем быстрее остывает деталь, тем скорее выйдет следующий ящик. Каналы охлаждения, просверленные в сердцевине и полости, нацелены на самые толстые области: углы основания, вырезы для ручек и выступы для штабелирования. Конформное охлаждение идет еще дальше, прокладывая каналы по контуру детали для отвода тепла из мест, которые не пропускают прямые сверла.

Неравномерное охлаждение коробит ящик. Одна сторона затвердевает, а другая остается мягкой. Деталь скручивается. Деформированный ящик не укладывается на поддон и не проходит через линию наполнения. Одна форма для ящиков со сбалансированным охлаждением с обеих сторон позволяет производить плоские детали, соответствующие стандартным размерам.

Вот что необходимо пресс-форме для запуска производства:

• Горячеканальная система с несколькими каплями на толстых секциях
• Размеры полости компенсируют усадку материала
• Каналы охлаждения, ориентированные на самые толстые участки; конформный, где это возможно
• Выталкивающие штифты только на сплошных участках, а не на участках с тонкой сеткой.
• Углы уклона, которые позволяют детали освобождаться, не зависая

Снятие ящика с ядра

Деталь сжимается на сердечнике по мере охлаждения. Выброс отталкивает его. Выталкивающие штифты должны приземлиться на твердые основания и места пересечения ребер. Штифты на тонких секциях сетки пробивают горячий пластик. Удар выброса должен очистить самую глубокую часть ящика от сердечника.

Углы уклона на стенах позволяют ящику освободиться. Текстурированная поверхность требует большей тяги, чем гладкая, потому что текстура захватывает сердцевину. Форма для одного ящика с осадкой, рассчитанной с учетом качества поверхности и усадки материала, без необходимости вынимания деталей вручную оператором.

Пять миллионов циклов спустя

Ящики для молочных продуктов проходят через линии розлива, холодильные склады и грузовики для доставки. Сельскохозяйственные ящики перевозят продукцию через упаковочные навесы и рынки. Промышленные ящики стоят на складах и едут по конвейерам. Одна и та же форма для ящиков должна продолжать производить одну и ту же деталь, независимо от того, выпущена она номер тысяча или миллион.

Выбрасывающие штифты со временем гнутся. Каналы охлаждения накипят от жесткой воды. Задвижки горячеканального клапана изнашиваются. Одна форма для ящиков с доступными точками обслуживания, сменными изнашиваемыми компонентами и графиком профилактических работ достигает отметки в пять миллионов без серьезного ремонта. Выбирайте производителя, который полностью заполняет полость, быстро ее охлаждает и рассчитан на долгосрочную перспективу. Ящики будут отправлены. Вот что платит за форму.
