Форма для ежедневного использования в мусорном контейнере деформируется по краю до того, как корпус начнет изнашиваться

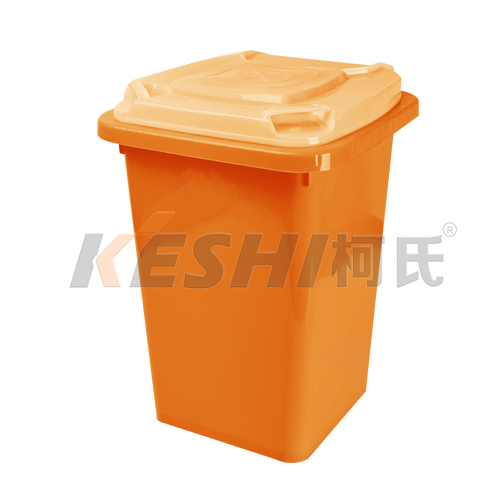

A пресс-форма для ежедневного использования формирует пластиковые контейнеры для бытовых отходов — кухонного мусора, мусорных баков для ванных комнат и офисных емкостей. Прибывает пресс-форма, производящая детали с прямыми стенками и идеально круглыми краями. Спустя восемь месяцев производства та же самая форма выпускает контейнеры с овальными отверстиями и краями, которые больше не прилегают к крышке. Пластик по-прежнему держит прочность. Цвет по-прежнему соответствует. Но деформированный обод означает, что крышка не подходит. Форма для мусорных баков повседневного использования, которая не может сохранять округлость края, приводит к тому, что мусорные контейнеры отбраковываются при окончательной проверке, и производитель винит в этом пластик, когда геометрия формы выходит за пределы допуска. Обод выйдет из строя раньше, чем треснет корпус или истончится основание.

Неравномерное охлаждение создает овальные края

Обод — самая толстая часть мусорного бака. Более толстый пластик дольше удерживает тепло. Стенки тела тоньше и быстрее остывают. Форма для мусорного контейнера для ежедневного использования с линиями охлаждения, идущими параллельно ободу, может охлаждать обод неравномерно. Сторона обода, ближайшая к линии охлаждения, сжимается раньше. Противоположная сторона сжимается позже. Дифференциальная усадка превращает круг в овал. Обод, диаметр которого должен составлять 400 миллиметров, имеет размеры 402 миллиметра в одном направлении и 398 миллиметров в перпендикулярном направлении. Крышка свободно прилегает по длинной оси и фиксируется по короткой оси. Конструктивные решения по охлаждению, определяющие округлость обода, включают размещение каналов относительно толщины обода, использование перегородок или барботажных систем для охлаждения активной зоны, а также скорость потока охлаждающей жидкости через каждый контур — все это влияет на то, насколько равномерно толстая секция обода теряет тепло. Производитель форм для ежедневного использования, который оптимизирует эти факторы, производит круглые диски при каждом выстреле. Тот, который относится к ободу как к второстепенной мысли, отправляет контейнеры, которые не прошли тест на прилегание крышки.

Следы выброса искажают обод перед тем, как мусорное ведро покидает форму

Бункер должен освободиться от сердцевины. Выталкивающие штифты прижимаются к ободу или основанию. Если штифты нажимаются неравномерно, обод деформируется при выходе из формы. Форма для ежедневного использования с четырьмя выталкивающими штифтами может выбрасываться чисто, если штифты перемещаются одинаково. Если один штифт застревает или движется медленнее, обод опрокидывается. Наклон создает временный овал, который затвердевает по мере остывания пластика. Шесть выталкивающих штифтов, расположенных по ободу, распределяют усилие более равномерно, чем четыре. Длина хода штифта должна совпадать на всех штифтах. Съемная пластина, которая одновременно толкает весь обод, устраняет следы от зацепок и идеально распределяет усилие. Производитель форм для ежедневного использования, который использует сбалансированную геометрию выброса, поставляет контейнеры, которые аккуратно вынимаются и остаются круглыми.

Расположение ворот создает линии потока, которые ослабляют обод

Пластик попадает через ворота и стекает по стенам. Фронты потока встречаются в последней точке заполнения, образуя линию сварного шва, усадка которой отличается от усадки остальной части обода. Форма для ежедневного использования со смещенной от центра заслонкой концентрирует линию сварки в одном месте, и там обод выдвигается. Центрированный затвор создает симметричный поток и равномерную усадку.

Проверка посадки крышки позволяет заранее выявить искажение обода

Поместите крышку на контейнер. Поверните его. Если крышка заедает в какой-либо точке, значит, обод не круглый. Пресс-форма для ежедневного использования, которая выдерживает первые сто выстрелов, но выходит из строя при пятистах циклах, сообщает оператору, что что-то изменилось. Возможно, температура охлаждающей воды изменилась. Возможно, изношены выталкивающие штифты. Возможно, сталь расслабилась. Операторы, проверяющие смещение обода, выполняют три плановых проверки:

• Измерьте округлость обода штангенциркулем в четырех квадрантах.
• Выполните проверку вращения крышки с помощью щупа, чтобы обнаружить заедание.
• Визуально осмотрите обод на наличие вспомогательных линий или изменений цвета.

Эти три проверки улавливают смещение обода до того, как образуются контейнеры для брака. Тот, кто проверяет только окончательно собранный продукт, обнаруживает проблему после того, как контейнеры были упакованы и отправлены.

Релаксация стали в пресс-форме со временем меняет обод

Сталь пресс-формы подвергается многократному нагреву и охлаждению. За тысячи циклов сталь расслабляется микроскопически — на десятые доли миллиметра. Пресс-форма для ежедневного использования, которая производила круглые ободья за сто тысяч циклов, может производить овальные ободки за десять тысяч циклов, потому что один квадрант расслабился больше, чем противоположный. Оператор корректирует процесс для компенсации, но компенсация перестает работать, поскольку сталь продолжает расслабляться. Производители пресс-форм, которые подвергают термообработке до высокой твердости и снимают напряжения перед механической обработкой, откладывают это расслабление на годы. Те, кто пропускает снимающие напряжение корабельные формы, которые дрейфуют в течение первого года производства.
