Форма для тонкостенного контейнера заполняется неравномерно, прежде чем сталь начнет изнашиваться

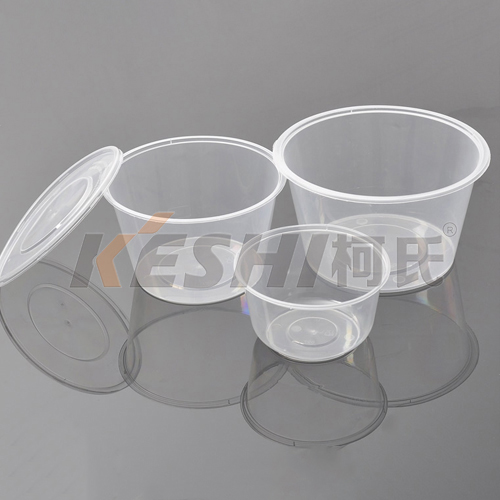

A форма для тонкостенного контейнера производит легкие пластиковые стаканчики, миски и подносы для еды, которые плотно складываются друг в друга и продаются миллионами. Пресс-форма поставляется с тонкими, однородными стенками и превосходной повторяемостью деталей. Через несколько недель высокоскоростного производства одна и та же форма начинает производить контейнеры, одна сторона которых тоньше другой. Сталь выглядит нормально. Охлаждение продолжает работать. Но дисбаланс потока создает слабые места, которые разрушаются при небольшой нагрузке. Форма для тонкостенного контейнера, которая не может поддерживать сбалансированное заполнение, приводит к образованию брака, который сводит на нет прибыль всего производственного цикла, и оператор обвиняет смолу, когда путь потока формы незаметно выходит из равновесия.

Дисбаланс бегуна предпочитает кратчайший путь

Расплавленный пластик проходит от литника через систему направляющих к множеству полостей. Самый короткий путь заполняется первым. Самый длинный путь заполняется последним. В форме тонкостенного контейнера с четырьмя полостями, расположенными в одну линию, две полости, ближайшие к литнику, получают материал быстрее и под более высоким давлением. Две самые дальние полости ждут. К моменту достижения потоком дальних полостей ближние полости уже начали остывать. Дифференциальное наполнение позволяет создавать контейнеры с разной толщиной стенок. Оператор повышает давление впрыска, чтобы протолкнуть материал к дальним полостям. Более высокое давление переполняет близлежащие полости, делая их стенки местами еще тоньше.

Диаметр и длина рабочего колеса должны быть сбалансированы по всем полостям, чтобы выровнять сопротивление потоку. Производитель форм для тонкостенных контейнеров, который точно рассчитывает размеры направляющих, поставляет контейнеры одинаковой толщины. Тот, который использует симметричную компоновку без расчета сопротивления потоку, доставляет контейнеры, вес которых в разных полостях различается на несколько граммов.

Конструкция ворот определяет, как пластик попадает в полость

Ворота — это небольшое отверстие, через которое пластик попадает в полость. Размер ворот определяет скорость потока. Расположение ворот определяет направление потока. Форма для тонкостенного контейнера со слишком маленьким затвором создает высокое напряжение сдвига, которое разрушает полимер и создает видимые линии потока. Слишком большие ворота оставляют заметный след, который требует обрезки. Что еще более важно, ворота, расположенные в центре основания, создают поток, который расходится наружу и равномерно заполняет контейнер. Ворота, расположенные не по центру, создают поток, который достигает одной стены раньше противоположной стены, при этом стена, заполненная первой, остывает, в то время как стена, заполненная последней, все еще течет.

• Толщина литника относительно толщины детали определяет, будет ли литник герметично закрываться после впрыска.
• Ширина затвора определяет, распространяется ли фронт потока равномерно или струится в полость.
• Расположение ворот определяет, достигнет ли поток дальних углов до того, как остынут ближайшие секции.

Производитель форм для тонкостенных контейнеров, который оптимизирует все три параметра ворот, поставляет контейнеры с разницей толщины стенок менее 0,05 миллиметра. Тот, который рассматривает конструкцию ворот как универсальное решение, доставляет контейнеры, которые выходят из строя при штабелировании нагрузок.

Вентиляционные ловушки удерживают воздух, вытесняющий пластик

Воздух внутри полости должен выходить при попадании пластика. Если у воздуха нет пути наружу, он сжимается. Сжатый воздух блокирует поток, и пластик не может добраться до дальних углов. Форма для тонкостенных контейнеров с недостаточной вентиляцией позволяет получать контейнеры с короткими порциями — неполное наполнение по краям. Оператор увеличивает скорость впрыска, чтобы преодолеть давление воздуха. Более быстрый поток создает больший сдвиг, который нагревает пластик и ухудшает его свойства. Контейнеры по-прежнему заполняются недостаточно или наполняются, но на них видны следы возгорания в местах возгорания захваченного воздуха.

Глубина и ширина вентиляционного отверстия определяют, насколько эффективно выходит воздух. Слишком мелкие вентиляционные отверстия не пропускают воздух. Слишком глубокие вентиляционные отверстия допускают вспышку пластика. Производитель форм для тонкостенных контейнеров, который вырезает вентиляционные отверстия на нужную глубину (обычно от 0,02 до 0,04 миллиметра), поставляет контейнеры, которые полностью заполняются с расчетной скоростью впрыска. Тот, который пренебрегает вентиляцией судовых контейнеров, требующих корректировки процесса для каждой партии смолы.

Смещение сердечника приводит к изменению толщины стенки

Полость и сердцевина определяют стенку контейнера. Ядро находится внутри полости, а пространство между ними становится стенкой контейнера. Высокое давление впрыска смещает керн в сторону. Смещение микроскопическое — десятые доли миллиметра, но в тонкостенных контейнерах толщина стенки 0,6 миллиметра не выдерживает смещения на 0,1 миллиметра. Стенка с одной стороны становится толщиной 0,5 миллиметра. Противоположная стенка становится толщиной 0,7 миллиметра. Тонкая сторона разрывается при штабелировании груза. Толстая сторона медленно остывает и тонет.

Опорные штифты сердечника противостоят сдвигающей силе. Форма для тонкостенного контейнера с большим количеством опорных штифтов и жесткими пластинами удерживает сердцевину на месте. Форма с небольшой опорой позволяет сердечнику прогибаться, и при каждом выстреле образуются контейнеры с непостоянной толщиной стенок.

Оператор проверяет толщину стенок, разрезая контейнеры и измеряя штангенциркулем. Форма, которая создает однородные стенки во всех полостях и во всех циклах, заслуживает своего внимания. Форма, которая смещается после нескольких тысяч выстрелов, образует отходы, которые окупают замену инструмента задолго до того, как изнашивается сталь. Тонкостенная форма для контейнеров, которая уравновешивает поток, выпускает воздух и поддерживает сердцевину, обеспечивает крупносерийное производство, необходимое рынку. Форма, которая не справляется ни с одной из этих задач, дает лом, а лом ничего не дает.
